废气吸收塔工作原理及结构示意图解析
时间:2024-02-23 10:42 来源:未知
废气吸收塔工作原理及结构示意图解析


随着工业化程度的加深,***气污染问题日益严重,废气排放成为环境保护中的一个重要议题。废气吸收塔作为一种高效的气体净化设备,广泛应用于化工、石油、冶金等行业中,用于处理含有有害气体的工业废气。本文将详细介绍废气吸收塔的工作原理及其结构组成,并通过示意图帮助读者更直观地理解其功能和设计。

一、废气吸收塔的工作原理
废气吸收塔的工作原理基于气液两相的吸收过程。当含有污染物的气体通过吸收塔时,与塔内的吸收液接触,污染物从气相转移到液相,从而实现气体的净化。这个过程可以通过物理吸收或化学吸收来实现,具体取决于污染物的性质和吸收液的选择。

1. 物理吸收:当污染物能够溶解在吸收液中,但不发生化学反应时,称为物理吸收。此过程中,污染物的浓度梯度是传质的主要驱动力。

2. 化学吸收:如果污染物与吸收液发生化学反应,形成新的化合物,则称为化学吸收。在这种情况下,反应速率也会影响吸收效率。

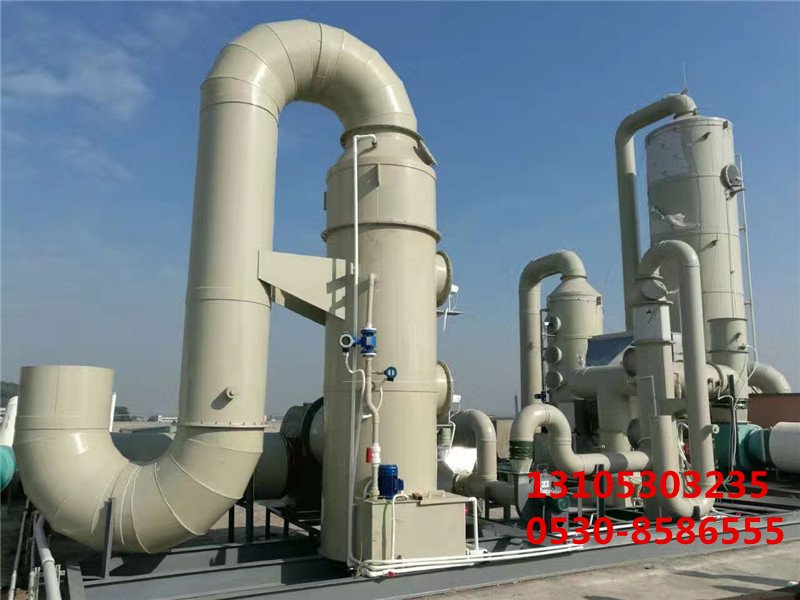

废气吸收塔
二、废气吸收塔的结构组成
废气吸收塔通常由以下几个主要部分组成:

1. 塔体:塔体是吸收塔的主体结构,通常由耐腐蚀材料制成,如金属、塑料或陶瓷。塔体内设有多层填料或喷嘴,用于增加气液接触面积。

2. 填料层:填料层是吸收塔内填充的各种形状的材料,如环形、鞍形或其他***殊设计的形状。填料的作用是提供足够的表面积,以促进气液两相的有效接触。

3. 分布器:分布器位于塔体的底部和填料层的上方,负责将进入塔内的气体和液体均匀分布到填料上,确保吸收过程的均匀进行。

4. 收集器:收集器位于填料层的下方,用于收集经过吸收处理后的液体,并将其引导至塔外。

5. 除雾器:除雾器通常安装在塔体的***部,用于去除随气体带出的微小液滴,减少排放气体中的液体含量。

三、废气吸收塔的类型
根据不同的设计和应用需求,废气吸收塔有多种形式,包括板式塔、填料塔、喷雾塔等。每种类型的塔都有其***定的***势和适用场合。

结论:
废气吸收塔是一种重要的工业废气处理设备,其工作原理涉及物理吸收或化学吸收过程。通过精心设计的塔体结构,包括填料层、分布器、收集器和除雾器等组成部分,废气吸收塔能够有效地去除废气中的污染物,保护环境,减少对***气的污染。了解废气吸收塔的工作原理和结构对于选择合适的废气处理方案至关重要。
